1．自給柵負壓供電電路

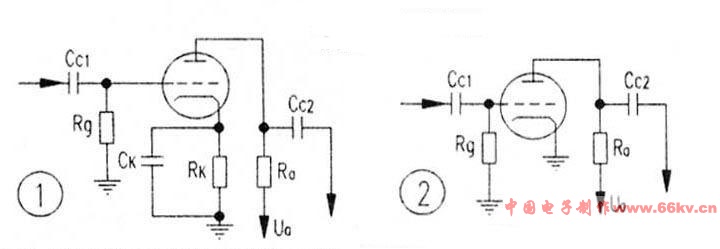

自給柵負壓供電方式是功率放大器中最常用的方法(見圖1)。其工作原理是利用屏流在陰極電阻Rk上產生電壓降，使陰極產生Uk=Ia·Rk的對地為正極性的電壓。而柵極通過柵漏電阻Rg接地，

其對地電位為零。這樣，柵極電壓相對陰極來說為負極性，形成柵負壓。當電子管工作于甲類放大時，雖然屏流的直流成分是穩定的，但隨著輸入信號的變化，屏流中交流成分每個瞬時值都

是變化的，陰極電阻Rk上的壓降也隨著變化形成電流負反饋。為了避免這種現象產生，一般在Rk兩端并聯一個大容量的電容，使交流成分“短路”。圖1中影響柵負壓的Ck元件的容抗Xc=0．

2Rk.當Ck容量，100uF時，可采用幾只電容并聯，或在Ck上并聯0．1uF~0.47uF小電容，使其頻響得以改善。自給柵偏壓的優點除電路簡單、輸入阻抗高、頻率特性較好以外，還具有自我保護

的能力。由于某些原因使屏流增大時，陰極電阻的電壓降也增大，造成柵負壓的增加，柵負壓的增加將使屏流減小，從而保護電子管不致?lián)p壞。

2，柵漏式柵負壓電路
此種柵負壓形成電路的特點是無陰極電阻，柵漏電阻值取得較大(見圖2)，一般為3MΩ~5MΩ。其工作原理是電子管工作時柵極與陰極電位差為零，當電子由陰極向屏極發射時，有一部分電子

撞到柵極上被柵極吸收，使柵極變成負電位。為了使柵極盡量多地捕獲電子，一般采用柵極距陰極近，距屏極遠的電子管。而且柵極的金屬絲繞制密集，如高u三極管或五極管。另外Rg的阻值

較一般放大電路的屏極電阻值大許多，這樣可使屏極場強較小，吸引力減小，使柵極捕獲較多電子。此類電路的優點是電路簡單。另外，陰極直接接地，可有效地降低燈絲電壓對放大器的干

擾，信噪比高。但此類放大器柵極負壓一般為1V左右，輸入信號幅度不得超過0．5Vp-p”，主要用于小信號放大。如電磁式電唱盤放大，話筒放大或磁頭放大等。

3，固定柵壓電路

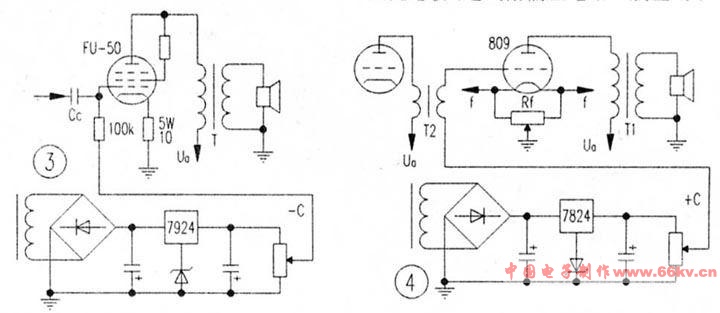

此類電路單獨用一組柵壓電源為電子管提供柵壓。見圖3、圖4。根據電子管型號不同、工作狀態不同，其柵壓有正負之分。一般A類。ABl類放大器的柵壓為負極性，A2類，B類等工作在有

柵流狀態的放大器柵壓為正極性。固定偏壓電路的優點是工作點穩定，不受屏流變化影響。相同屏壓下電子臂可輸出較大功率。缺點是采用固定式柵負壓電路的電子管無自我保護能力，一旦

柵負壓電源電路失效，會造成屏流迅速增大，使之損壞。但A2類、B類放大器則，無此慮。固定式柵偏壓電路一般應用于功放級。
