    SG3524制作簡單逆變器


















            更新時間：2017/6/6 9:47:09    閱讀：18949    分享此文章：






















                  本逆變器是由一只脈寬控制器SG3524和兩只場效應管IRF1010組成，電路結構簡單，容易制作。

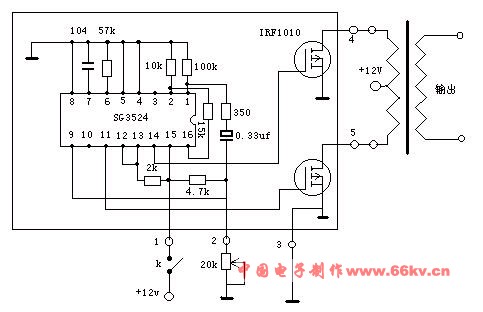

    用集成電路SG3524做的簡單逆變器如下圖所示：

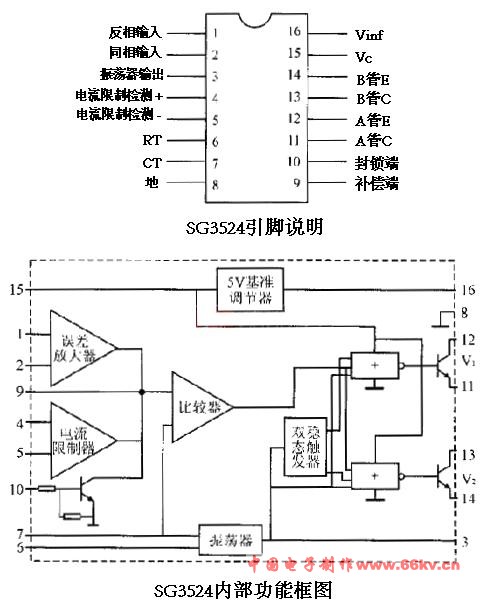

    SG3524是單片脈寬控制器(SPWM)電路。它的引腳排列和內部功能見下圖：
