電路的供電和LED 的定位是本制作的一個難點。裝在電機上的電路始終在高速旋轉，我們就無法使用通常的方法來給電路供電。但我們可以通過對電機的改造來解決。我們都知道，一般的直流電機是線圈作為轉子，而永磁體作為定子的。他是通過電刷來實現給線圈供電的，而且直流電機的旋轉需要交變的電流，這是由固定在轉子軸上的換向器來巧妙的實現直流變?yōu)榻涣鞯摹Ｎ覀兊碾娐肥枪潭ㄔ陔姍C(jī)的轉子上的，它和轉子是保持相對靜止的。因此，我們可以從電機的轉子中取得電源。方法很簡單，也就是從電機的換向器上用漆包線把電引到電路板上，經整流，濾波后給單片機電路供電。換向器上的每個電極什么時候變化，是和電機轉子的位子有關的，我們正好可以使用其中的一路信號來給LED 顯示的起始位置定位。

具體制作過程如下：

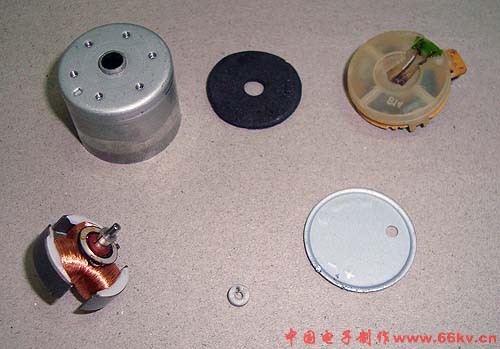

1、首先改一下電動機，把電動機拆開，將頂部的軸承拆下，換一個塑料的皮帶輪做軸承，皮帶輪一側要打一個小孔

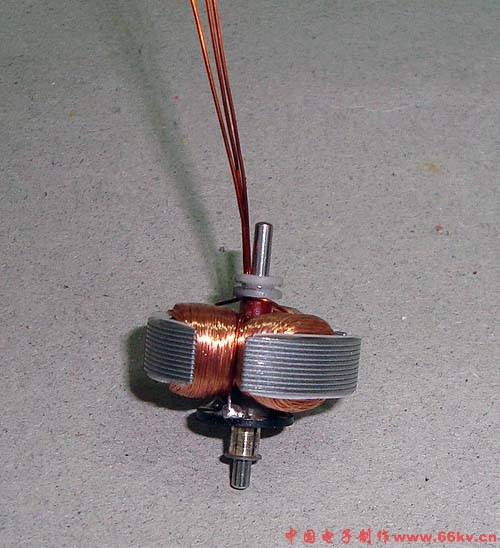

2、在轉子三個換相片上分別引出一根線

3、把三根線從那個塑料的軸承一側小孔中引出，軸承與軸是一起轉的

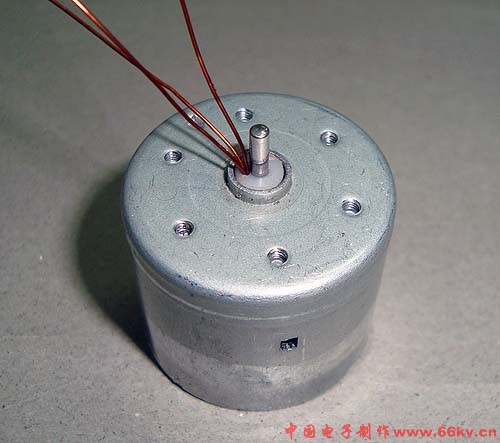

4、做好后的效果

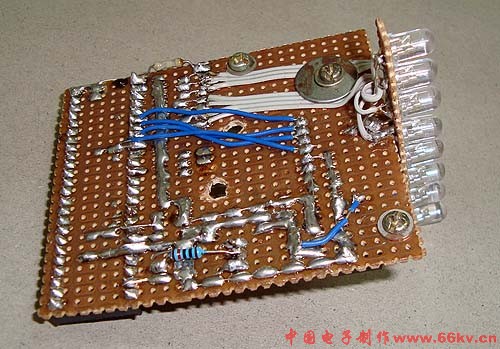

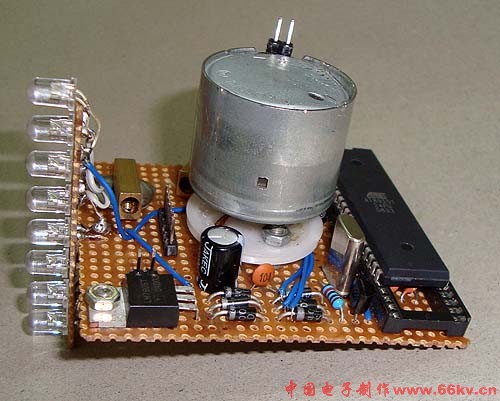

5、根據原理圖在萬能板上焊上元件

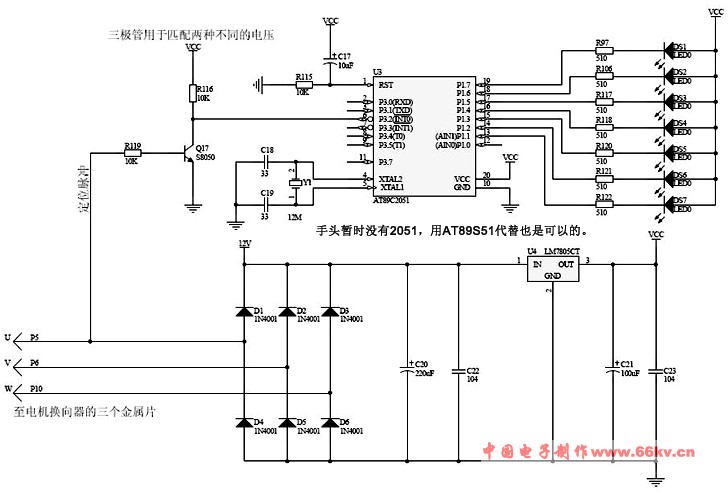

電路原理圖

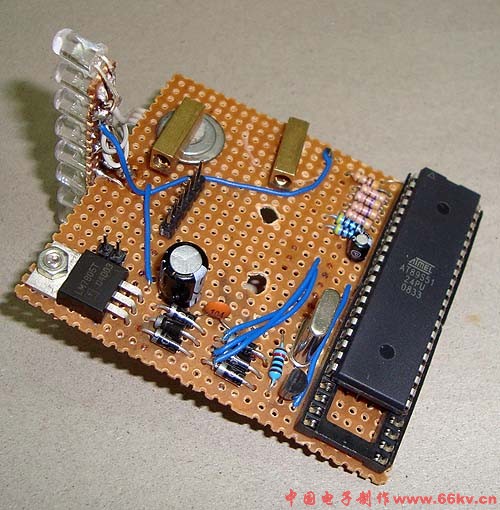

電路圖上用的單片機是AT89C2051，手頭上暫時沒有這個型號的單片機，我用了AT89S51代替，體積大點，效果是一樣的，電路板上的排針是用來燒錄程序的，AT89S51可以用USB下載器在線燒錄，比AT89C2051方便，很遺憾具體焊接過程沒有拍下來。

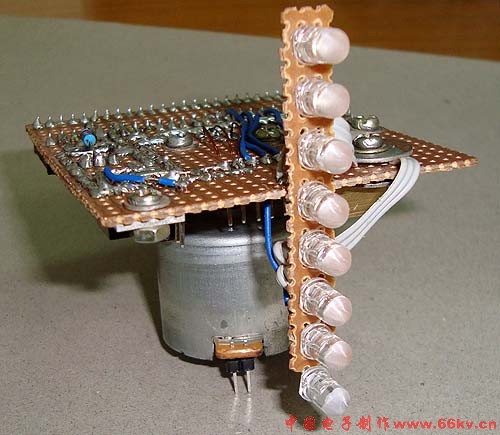

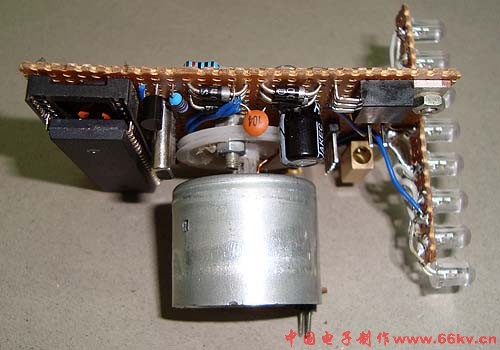

6、裝好電動機

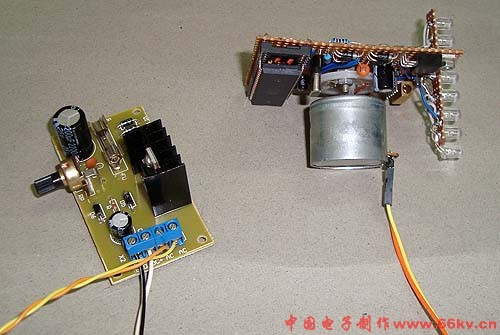

7、我用的電源是一個LM317可調穩壓電源，能輸出1.25-12V的可調電壓，這里有套件提供http://www.tqdzw.cn/Shop/ShowProduct.asp?ProductID=37

8、通電試驗，顯示I“心形圖案”U


9、修改了一下程序，把原來的字母和圖形換成了“歡迎”兩個漢字，顯示效果如下

10、程序
程序很簡單，我這里給出一個C51的示例程序，大家可以按自己的需要來改。

程序下載（右鍵點擊-目標另存為）

最后祝大家制作成功！
